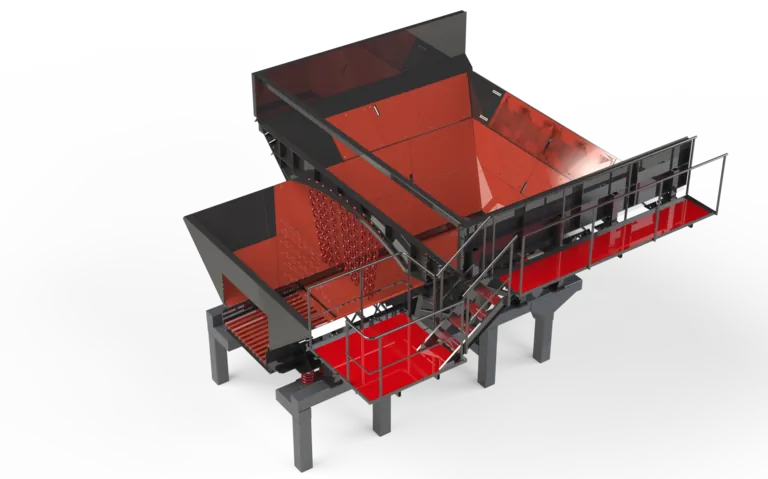

Vibrations-Rostaufgeber: gleichmäßige Vorbrecher-Beschickung mit Bypass-Vorabsiebung

Die Effizienz einer Brech- und Siebanlage beginnt damit, wie gleichmäßig das Material zum Brecher gelangt. Genau das übernimmt der Vibrations-Rostaufgeber (Grizzly-Aufgeber): Er führt das Haufwerk (ROM) aus dem Steinbruch dem primären Backen- oder Prallbrecher in einem kontrollierten, unterbrechungsfreien Strom zu und trennt gleichzeitig über seinen Rost-Bypass Feingut und Erde ab, bevor sie den Brecher erreichen. Unsere Aufgeber arbeiten mit Unwuchtmotor oder exzentrischem Keilriemenantrieb, nehmen Material bis 1500 mm auf und bieten Leistungen von 75-600 t/h.

Wie arbeitet der Aufgeber?

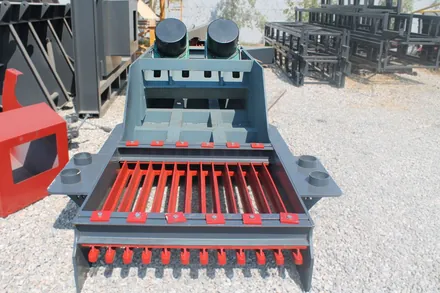

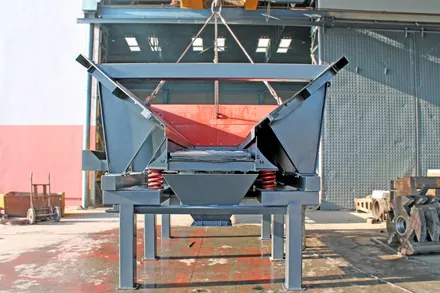

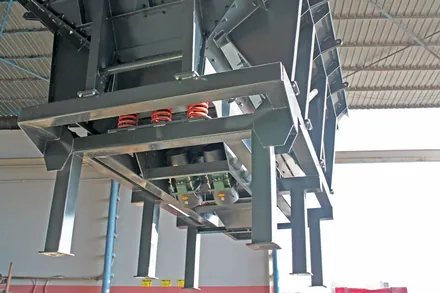

Das Haufwerk wird per Radlader, Muldenkipper oder Bagger in den Bunker gekippt. Die auf Schraubenfedern gelagerte Schwingrinne bewegt das Material mit linearer oder kreisförmiger Schwingung nach vorn. Der Rostabschnitt (Grizzly) am Rinnenende hat dabei zwei Aufgaben:

• Vorabsiebung über Bypass: Feingut und Erde fallen durch die Rostspalten und gelangen, ohne den Brecher zu berühren, auf das Band oder Sieb, sodass der Brecher nicht unnötig belastet wird.
• Gleichmäßige Beschickung: Grobes Gestein läuft mit konstanter Menge über den Rost ins Brechermaul, das stets gefüllt bleibt (Choke-Feed). Das verbessert sowohl die Brecherleistung als auch die kubische Kornform.

Aufgabe innerhalb der Anlage

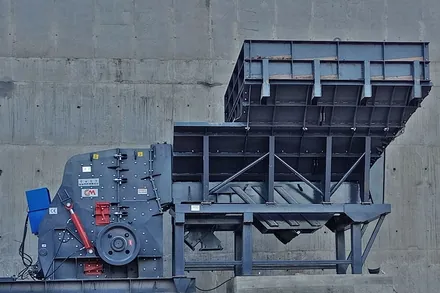

Der Aufgeber ist das erste Glied der Linie und erledigt zwei Dinge zugleich: geregelte Beschickung sowie Vorabsiebung/Bypass. Weil Feingut und Erde vom Vorbrecher ferngehalten werden, verschleißen Backen- und Prallauskleidungen langsamer (was die gesamten Verschleißkosten direkt senkt), die Leistung steigt und keine Brechenergie wird verschwendet. Eine kontinuierliche statt stoßweise Beschickung macht zudem den Brecheraustrag stabiler.

Technische Daten

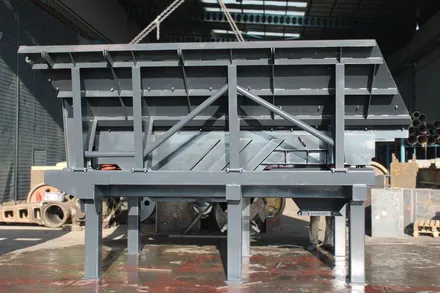

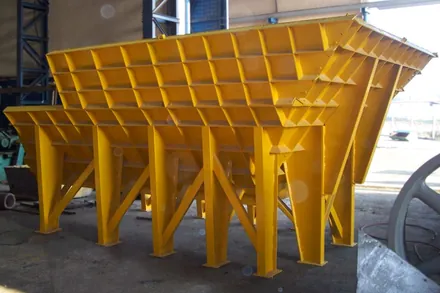

Allen Modellen gemeinsam: Bunkervolumen 15-100 m³, maximale Aufgabegröße 1500 mm, gegen Schwingungen verstärkter Stahlkörper, Schwerlast-Schraubenfedern, verschraubte und austauschbare Verschleißbleche sowie abriebfeste Bypass-Roststäbe.

Für welches Material, wo im Einsatz?

Die richtige Wahl für hartes/abrasives Gestein wie Granit und Basalt, für Kalkstein sowie für trockenes bis mittelfeuchtes Haufwerk. Bei sehr feuchtem, klebrigem (lehmigem) Material können sich die Rostspalten zusetzen (Blinding/Pegging); für solches Material eignet sich ein Wobbler-Aufgeber besser. Typische Einsatzorte sind Eingänge stationärer und mobiler Vorbrechanlagen, Bergbau, Gesteinswerke und Recyclingplätze.

Integrierte Anlagenlösung

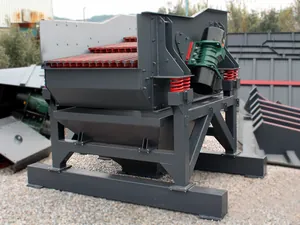

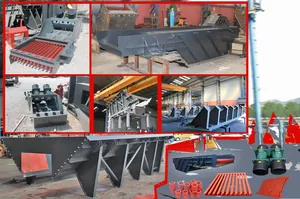

Den Aufgeber liefern wir aus einer Hand zusammen mit primärem Backen- oder Prallbrecher, Rostsieb, Bandförderer und Betonmischanlage. Er kann gemeinsam mit der kompletten Brech-, Sieb- und Waschlinie als ein Projekt geplant werden: ein Ansprechpartner, eine Verantwortung und eine aufeinander abgestimmte Ersatzteilkette (Verschleißroste, Gehäusebleche).
