Mobile Betonmischanlage — 30-150 m³/h Transportbetonanlage

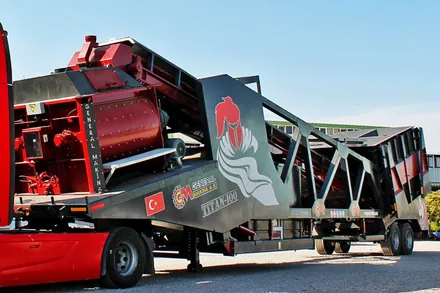

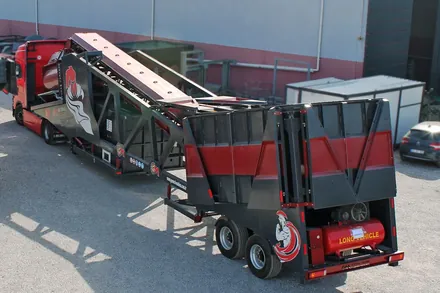

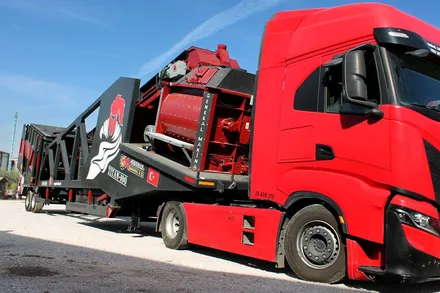

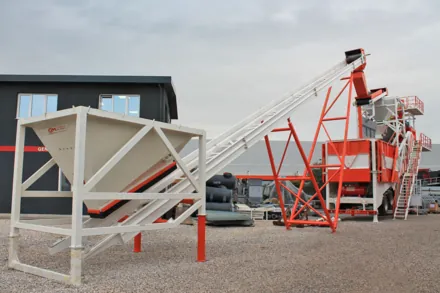

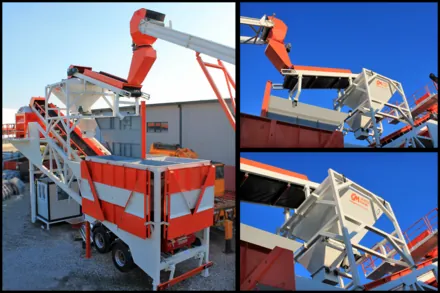

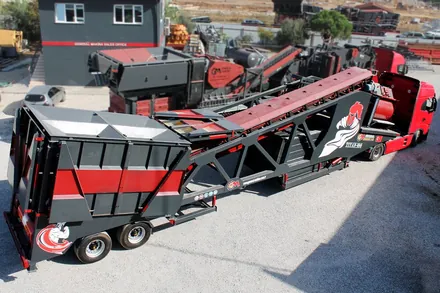

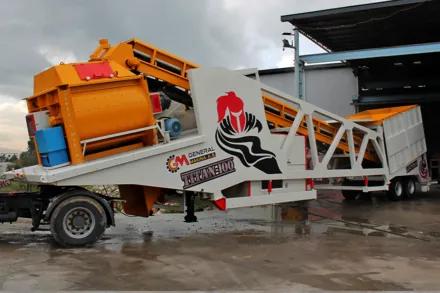

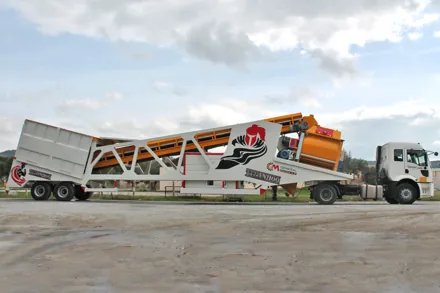

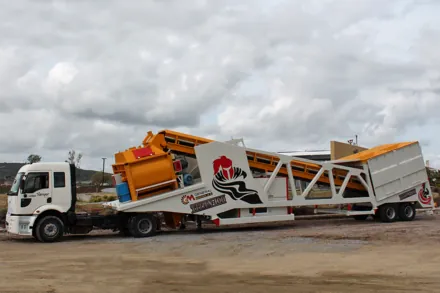

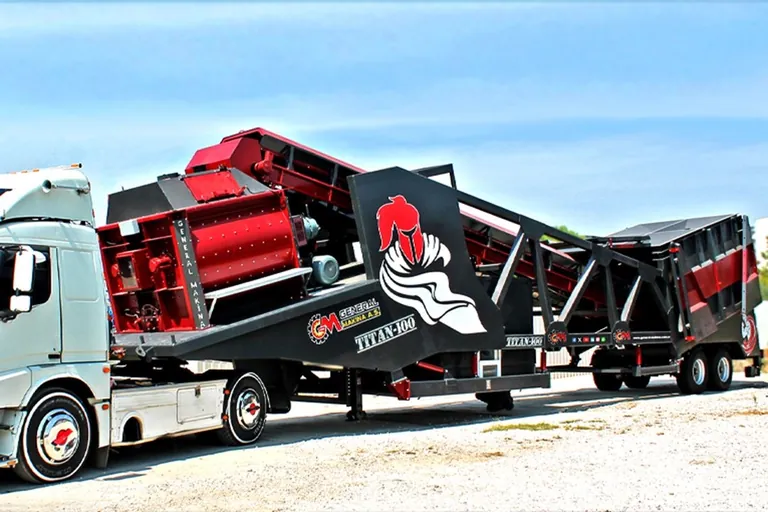

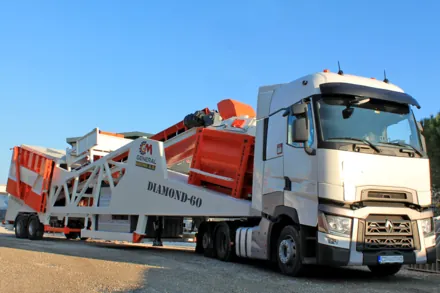

Eine mobile Betonmischanlage ist eine auf Auflieger oder Chassis montierte, transportable Anlage zur Produktion von Transportbeton. Die mobilen Anlagen von General Makina arbeiten im Kapazitaetsbereich von 30-150 m³/h mit minimalem Fundament und schnellem Aufbau, auf einem fuer den Ueberseeversand geeigneten Chassis. Vier Modelle sind verfuegbar: M-Diamond 60, M-Titan 100, M-Magnum 120, M-Royal 150.

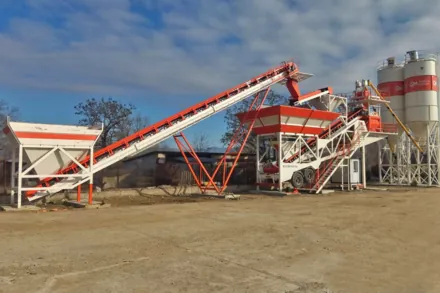

Arbeitsprinzip (wiegen → mischen → entleeren)
- Zuschlagbunker: ein vierkammriger Bunker lagert Sand- und Kiesfraktionen getrennt.
- Wiegen: separate Wiegezellen-Waagen wiegen Zuschlag, Zement, Wasser und Zusatzmittel je Rezeptur.
- Foerderung: ein Beschickungsband und eine Zementschnecke transportieren das Material zum Mischer.

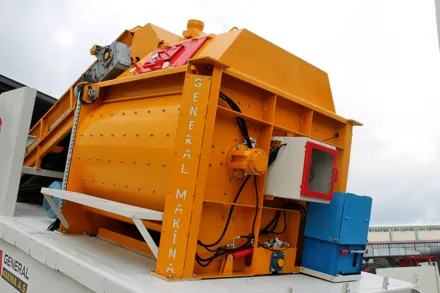

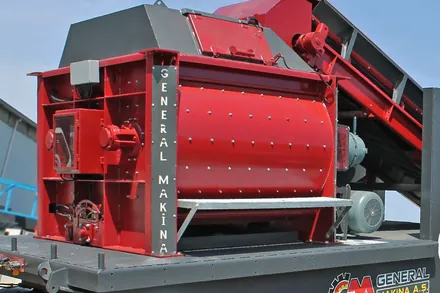

- Mischen: der Doppelwellenmischer erzeugt in etwa 30-45 Sekunden homogenen Beton; das Modell 60 nutzt einen Tellermischer.

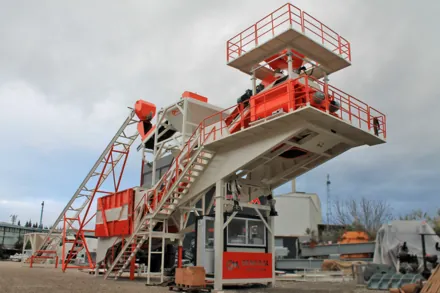

- Entleeren: ein hydraulischer/pneumatischer Schieber entleert den Beton in den Fahrmischer; die Schieber lassen sich bei Stromausfall manuell oeffnen. Der gesamte Prozess wird aus einer vollautomatischen SPS-Steuerkabine auf der mobilen Plattform gefahren.
Modellspezifikationen
| Spezifikation | M-Diamond 60 | M-Titan 100 | M-Magnum 120 | M-Royal 150 |
|---|---|---|---|---|
| Kapazitaet m³/h | 60 | 100 | 120 | 150 |

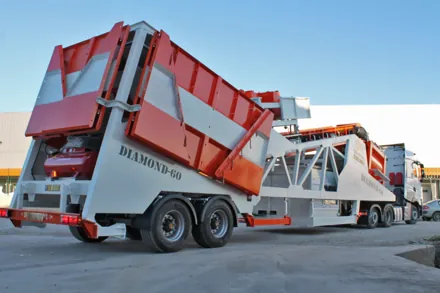

| Mischertyp | Tellermischer | Doppelwelle | Doppelwelle | Doppelwelle |
| Verdichteter Beton m³ | 1 | 2 | 3 | 4 |
| Trockenvolumen m³ | 1,5 | 3 | 4,5 | 6 |
| Mischermotor kW | 37 | 2×45 | 2×55 | 2×90 |
| Zuschlagbunker | 4×10 m³ | 4×15 m³ | 4×20 m³ | 4×30 m³ |
| Zuschlagwaage kg | 2400 | 4800 | 6500 | 9100 |
| Zementwaage kg | 550 | 1200 | 1700 | 2200 |
| Wasserwaage L | 300 | 600 | 1000 | 1100 |
| Zusatzmittelwaage kg | 25 | 30 | 40 | 50 |

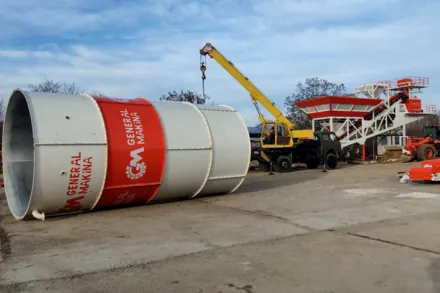

| Zementsilo | 1×22 m³ | 100 Tonnen | 100 Tonnen | Optional |
Weitere Kapazitaetsoptionen: 30, 90 und 100 m³/h. Kapazitaetsbereich 30-150 m³/h.
Mobil vs. stationaer
Eine mobile Anlage ist ideal fuer kurz- bis mittelfristige Projekte an mehreren Standorten: schneller Aufbau, minimales Fundament und Transportierbarkeit, praktisch bis etwa 150 m³/h. Eine stationaere Anlage eignet sich fuer langfristige Arbeiten an einem Standort mit hoeherer Kontinuitaet und Tonnage.
Anwendungen
- Strassen- und Autobahnbaustellen
- Beton fuer Talsperren- und Wasserkraftbaustellen
- Stadterneuerungsprojekte
- Transportbetonversorgung im laendlichen Raum
- Ueberseeprojekte sowie beengte Standorte mit Mehrstandort-Prioritaet
Bruecke aus einer Hand
General Makina liefert die Brech-Sieb-Linie (Brecher) und die Betonmischanlage aus einer Hand: die Brech-Sieb-Linie, die den Zuschlag erzeugt, und die Anlage, die ihn zu Beton verarbeitet, stehen unter einem Engineering-Dach. Globale Brecher-Riesen wie Metso, Sandvik und Kleemann bieten diese Integration nicht — sie fertigen keine Mischanlagen.
Alle Modelle sind ISO 9001 und CE zertifiziert. Die Garantie betraegt 1 Jahr (ausgenommen Verschleissteile und Bedienfehler); die Ersatzteilversorgung ist fuer mindestens 10 Jahre garantiert.
Haeufig gestellte Fragen
Wie schnell ist eine mobile Betonanlage vor Ort aufgebaut?
Da sie auf Auflieger/Chassis montiert ist, benoetigt eine mobile Anlage ein minimales Fundament und ist auf schnelle Inbetriebnahme ausgelegt. Die genaue Zeit haengt von Modell, Standort und Bodenverhaeltnissen ab, doch der Aufbau ist deutlich kuerzer als bei einer stationaeren Anlage.
Was bedeutet 60 m³/h?
60 m³/h bedeutet, dass die Anlage unter idealen Bedingungen 60 Kubikmeter Transportbeton pro Stunde produzieren kann. Das Programm von General Makina reicht von 30 m³/h bis 150 m³/h, mit 90 und 100 m³/h als Zwischenkapazitaeten.
Welcher Mischertyp wird verwendet?
Der M-Diamond 60 nutzt einen Tellermischer, waehrend M-Titan 100, M-Magnum 120 und M-Royal 150 einen Doppelwellenmischer verwenden. Der Doppelwellenmischer mischt homogenen Beton in etwa 30-45 Sekunden.
Ist die Anlage fuer den Ueberseeversand geeignet?
Ja. Mobile Anlagen haben ein transportables, fuer den Ueberseeversand geeignetes Chassis und sind fuer Mehrstandort- und Ueberseeprojekte ausgelegt.
Sind CE- und ISO-Zertifikate enthalten und wie ist die Garantie?
Alle Modelle sind ISO 9001 und CE zertifiziert. Die Garantie betraegt 1 Jahr (ausgenommen Verschleissteile und Bedienfehler), die Ersatzteilversorgung wird fuer mindestens 10 Jahre bereitgestellt.
