Wobbler-Aufgeber und Backenbrecher GNRK 110 in einem mobilen System: saubere Vorabsiebung bei verschmutztem Material

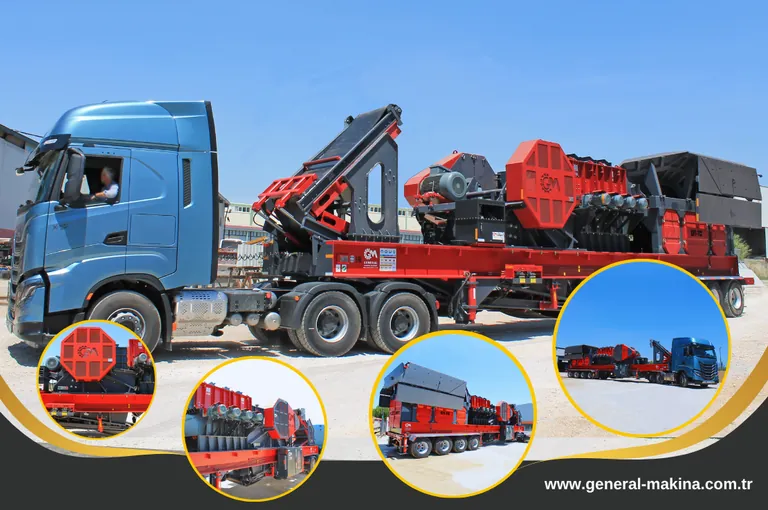

In diesem von unserem Ingenieurteam entwickelten mobilen System haben wir einen Vibrations-Gesteinsaufgabebunker, einen Wobbler-Aufgeber und einen 110er-Primär-Backenbrecher auf einer einzigen Linie zusammengeführt. Ziel der Anlage ist es, Rohmaterial mit hohem Bypass-Anteil aus dem System auszuschleusen, bevor es in den Brecher gelangt.

Die Gesamtleistung der Linie liegt im Bereich von 250 bis 400 Tonnen pro Stunde, und sie lässt sich problemlos an jede gewünschte stationäre oder mobile Brech- und Siebanlage oder an ein Vibrationssieb anschließen.

Der Wobbler-Aufgeber wird eingesetzt, um ein Problem zu lösen, das ein Rost-Aufgeber nicht bewältigt. Bei feuchtem und klebrigem Material setzen sich die Rostspalten zu; der Feinanteil gelangt nicht in den Bypass und wird unnötig dem Brecher aufgegeben. Die rotierenden Wellen des Wobblers fördern das Material dagegen vorwärts und trennen es zugleich, sodass kein Zusetzen auftritt.

Je höher der Bypass-Anteil, desto größer wird der Unterschied zwischen beiden Systemen.

Hat ein großer Teil des Rohmaterials bereits die Zielgröße, bedeutet jede zusätzliche Tonne im Brecher verschwendete Energie und unnötigen Verschleiß. Je sauberer die Vorabsiebung, desto geringer die Belastung des Brechers – und desto effizienter läuft auch die Siebung auf dem Vibrationssieb.

Im Brechteil der Linie arbeitet der 110er-Brecher: Der GNRK 110 hat eine Aufgabeöffnung von 1100×850 mm, eine Spalteinstellung von 150–225 mm, eine Motorleistung von 110/132 kW und eine Leistung von 200–350 t/h.
