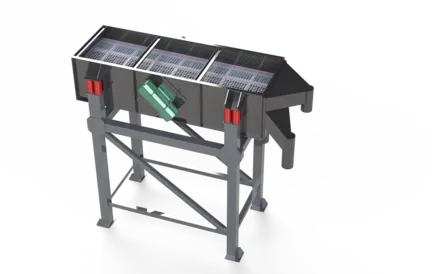

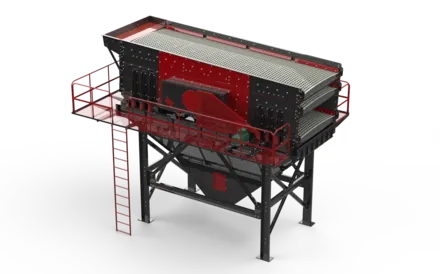

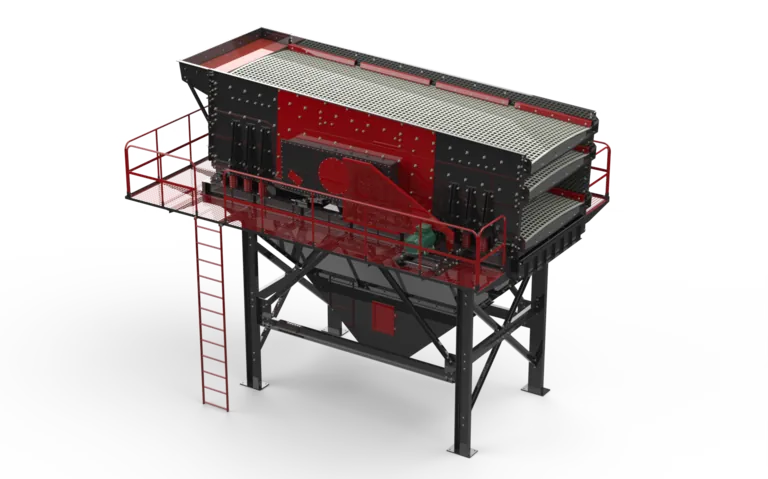

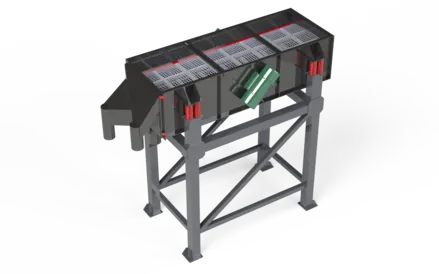

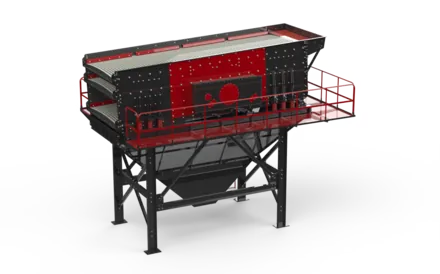

Грохот с регулируемым овальным ходом GNRTK-1550/2060

Грохот с виброконтролем использует трёхвальный привод для создания регулируемого овального (эллиптического) хода с производительностью 100-400 т/ч. Ось и амплитуда овального хода легко настраиваются под перерабатываемый материал, поэтому предотвращается залипание и заклинивание ячеек, а циркулирующая нагрузка остаётся низкой. Корпус болтовой, без сварки, сита легко заменяются.

Овальный ход трёх валов

Трёхвальный механизм создаёт на деке управляемую овальную траекторию. По сравнению с простым круговым или линейным движением, преимущество овального движения — регулируемые угол и амплитуда хода:

• Для зёрен, близких к ячейке (75-125% отверстия), овальное движение выводит зерно из ячейки и снижает залипание.
• На слегка влажном материале разрушает налипание и сохраняет эффективное отверстие.
• Регулировка хода позволяет оптимизировать один грохот под разные материалы и гранулометрию.

Параметры оборудования

Производительность зависит от гранулометрии, влажности и от того, работает ли грохот мокро. Размеры ячеек и тип сита определяются по заказу под каждый проект; коммерческая эффективность грохочения — порядка 90-95%.

Области применения

Грохот с виброконтролем подходит для материалов с высоким риском залипания: питание с большим числом близких к ячейке зёрен, слегка влажный заполнитель, классификация песка и гравия и стационарные установки, где требуется высокая эффективность. Регулируемый ход сохраняет эффективность даже при сезонных изменениях влажности. В мелкой фракции может дополняться грохотом тонкого материала.

Интеграция в завод

В General Makina грохот с виброконтролем ещё на стадии проектирования рассматривается как элемент всего завода. Узел с регулируемым ходом объединяется с питателем, дробильной группой и этапами промывки-грохочения по единой логике автоматизации и запчастей — ответственность остаётся в одних руках от проектирования до пусконаладки.
