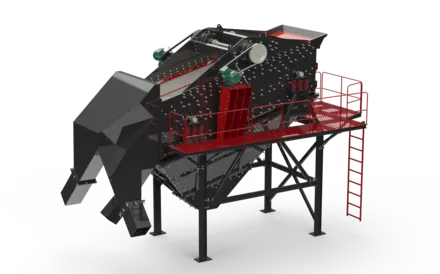

Грохот ELK-U с переменным эллипсом колебаний вдоль деки

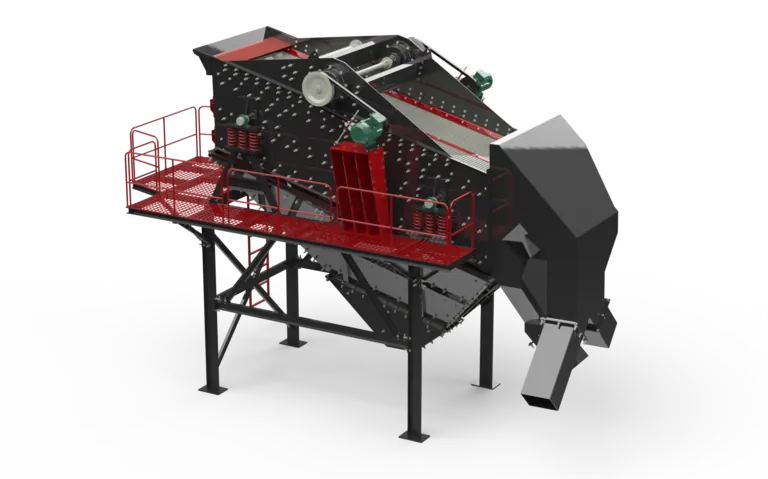

Грохот с верхним приводом — грохот с эллиптической вибрацией; поскольку направление эллипса меняется вдоль деки (вперёд сзади, назад спереди), его эффективность грохочения выше, чем у конвенционального грохота кругового движения. Производительность — 100-400 т/ч, модели — ELK-U2050, ELK-U2060 и ELK-U2460. Рама изготовлена болтовой и без сварки по всей длине; замена сит практична, а вход защищён лотками Stone-box.

В чём отличие эллиптического движения

Короткие валы с эксцентриковыми грузами связаны карданным валом; в каждой подшипниковой группе — 2 специальных грохотовых подшипника. Скорость потока высока в задней части деки и низка в передней.

• Эллиптическое движение = смесь кругового и линейного движения; частота контакта и эффективность высоки.
• Весь материал контактирует с ячейкой; время пребывания растёт спереди → эффективность повышается.
• Эллиптическое движение снижает залипание ячеек (blinding/pegging) → преимущество на влажном и промываемом материале.

Габариты и мощность

Грохоты менее 14 м² используют 2 подшипниковые группы, большие — 4. Трёхдековый грохот даёт 4 фракции. Производительность зависит от гранулометрии, влажности и режима (сухой или мокрый); размер ячеек сит определяется по заказу.

Подходящие материалы

Карьерные и русловые установки, требующие высокой эффективности; поскольку эллиптическое движение снижает залипание, он может работать и как промывочный грохот. На влажном материале с большой долей зёрен близкого размера он превосходит конвенциональный грохот кругового движения.

Объём поставки

Грохот с верхним приводом раскрывает эффективность в связке с промывочными узлами; поэтому General Makina прорабатывает его в одном дело-комплекте со шнековыми/лопастными мойками, дробилками и бетонным заводом. Поставка долговечных подшипников и сит продолжается из того же источника.
